Dachtragwerke im Holzbau: Die Rolle der Sparren im modernen Holzbau
Dachtragwerke im Holzbau bestehen aus verschiedenen Tragelementen, die zusammen das gesamte Gewicht der Dachkonstruktion sicher verteilen. Eine entscheidende Rolle übernehmen dabei die Sparren. Sie tragen im modernen Holzbau nicht nur die äußere Last, sondern sorgen auch für Form, Stabilität und die zuverlässige Ableitung aller Kräfte in die darunterliegenden Bauteile.
Was sind Sparren?
Sparren sind geneigte Tragelemente aus Holz, die in der Dachkonstruktion eine zentrale Rolle spielen. Sie verlaufen von der Dachtraufe bis zum First und tragen das Gewicht des Daches, einschließlich aller Aufbauten wie Ziegel, Dämmung oder Solaranlagen. Durch ihre regelmäßige Anordnung entsteht eine stabile Struktur, die sowohl vertikale als auch horizontale Lasten sicher in die tragenden Bauteile des Gebäudes weiterleitet. Im modernen Hausbau sind Sparren aus keinem Dachtragwerk mehr wegzudenken – sei es beim klassischen Satteldach oder bei komplexeren Dachformen im Ingenieurholzbau.
Herkunft und geschichtlicher Hintergrund
Der Begriff „Sparren“ stammt ursprünglich aus dem mittelhochdeutschen Sprachgebrauch und verweist auf das Prinzip des Spreizens, also das gegeneinander Neigen von Bauteilen. Bereits in frühen Dachkonstruktionen bildeten zwei gegeneinander geneigte Hölzer zusammen mit einem waagrechten Balken ein stabiles, selbsttragendes Dreieck. Diese Bauform kam ganz ohne Zwischenstützen aus und war lange Zeit die Standardlösung für einfache Gebäude. Später entwickelten sich aus diesem Grundprinzip verschiedene Varianten, die größere Spannweiten und komplexere Dachformen ermöglichten.
Konstruktiver Aufbau von Dachkonstruktionen
Sparren verlaufen geneigt vom unteren Dachrand bis zum höchsten Punkt des Daches. Sie gehören zum tragenden Gerüst eines Steildachs und verbinden den First mit der Traufe. Oben treffen sie entweder aufeinander oder stützen sich auf eine durchlaufende Firstpfette. Am unteren Ende lagern sie auf Außenwänden, Deckenbalken oder Pfetten. In Kombination mit horizontalen Elementen wie Kehl- oder Bundbalken entstehen stabile Dreiecksformen, die Lasten aus der Dachkonstruktion gleichmäßig in das Bauwerk ableiten. Die Form des Daches wird durch die Neigung der Sparren bestimmt, während Tragfähigkeit und Stabilität vom Querschnitt, Abstand und der Gesamtlänge abhängen.
Sparren nehmen sowohl Druck- als auch Schubkräfte auf. Damit sie dauerhaft formstabil bleiben, ist eine sichere Verbindung am Sparrenfuß notwendig. Diese erfolgt meist durch eine Kombination aus Holzverbindungen und metallischen Verbindungsmitteln wie Sparrenankern.
Varianten von Dachkonstruktionen mit Sparren
Sparrendach: Hier liegen die Sparren paarweise gegenüber und stützen sich am First gegenseitig ab. Die unteren Enden werden durch horizontale Balken verbunden. Diese Bauweise erfordert keine weiteren Stützen im Gebäude und eignet sich gut für ausbaufähige Dachräume. Die Spannweite ist jedoch begrenzt.
Kehlbalkendach: Diese Konstruktion erweitert das klassische Sparrendach durch waagrechte Kehlbalken, die etwa auf halber Höhe zwei gegenüberliegende Sparren verbinden. Dadurch werden größere Spannweiten möglich und die Durchbiegung der Sparren reduziert.
Pfettendach: Die Sparren liegen nicht nur am First und an der Traufe auf, sondern auch auf zwischengelagerten Pfetten. Diese horizontalen Träger werden durch senkrechte Stützen gehalten. So können weit gespannte Dachflächen realisiert werden, was vor allem bei größeren Gebäuden vorteilhaft ist.
Bedeutung der Sparrenpfette
Sparrenpfetten sind waagerechte Träger, auf denen die Sparren aufliegen. Firstpfetten und Mittelpfetten übernehmen dabei unterschiedliche Aufgaben. Sie unterstützen die Lastverteilung und sorgen dafür, dass Kräfte gezielt in das Gebäudeinnere geleitet werden. In modernen Holzbauten ermöglichen Sparrenpfetten flexible Grundrisse, großflächige Dächer und den Verzicht auf durchgehende Binderbalken.
Was bedeutet "Sparren ausklinken"?
Beim Ausklinken wird an einem Sparren eine Kerbe herausgearbeitet, meist am unteren Ende, um eine sichere, formschlüssige Verbindung mit dem darunterliegenden Auflager zu schaffen. Dadurch kann der Sparren nicht verrutschen und die entstehenden Kräfte werden besser übertragen. Diese Technik stammt aus dem traditionellen Zimmererhandwerk und wird bis heute angewendet

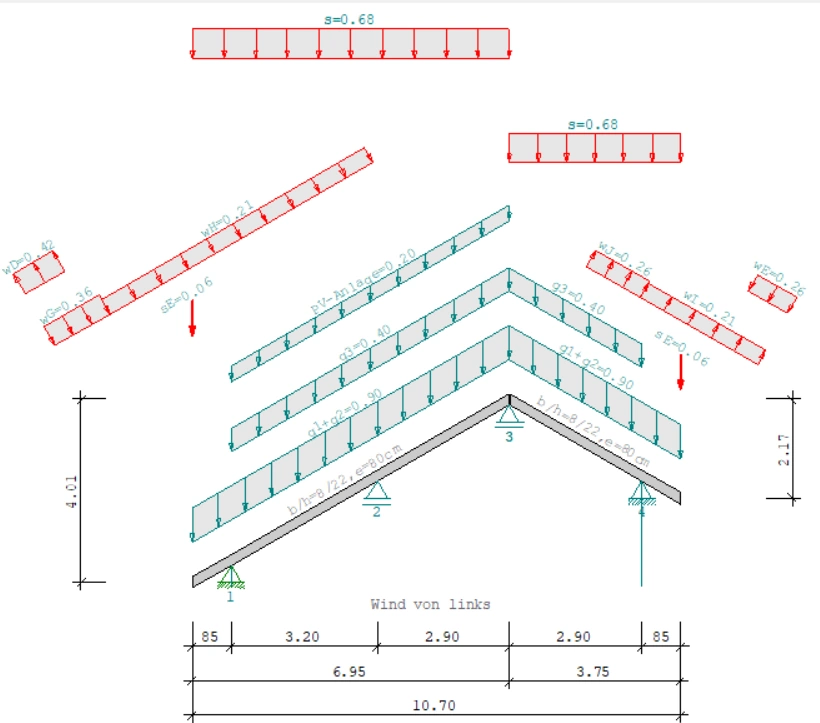

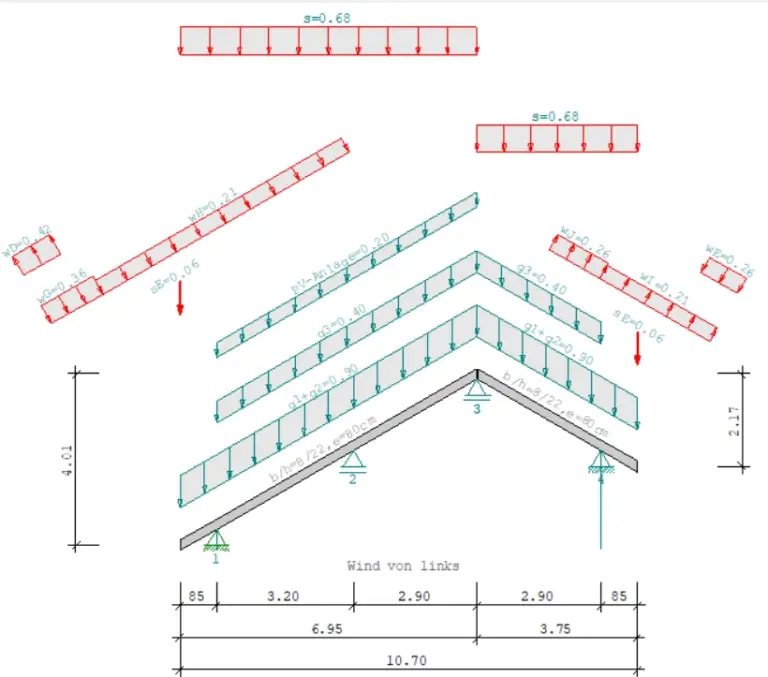

Statik und Bemessung
Die Dimensionierung eines Sparrens richtet sich nach verschiedenen Faktoren: Dachneigung, Spannweite, Sparrenabstand, Belastung durch Dachaufbau und Schnee sowie dem eingesetzten Holzmaterial. In der Praxis werden häufig Nadelhölzer wie Fichte oder Tanne als Konstruktionsvollholz (KVH) verwendet, aber auch verleimte Hölzer aus Brettschichtholz (BSH) kommen zum Einsatz, wenn es auf hohe Tragfähigkeit ankommt. Wichtig ist neben der Traglast auch die Begrenzung der Durchbiegung, damit das Dach nicht durchhängt oder Innenverkleidungen beschädigt werden. Softwaregestützte Berechnungen ermöglichen heute eine exakte Dimensionierung unter Berücksichtigung aller Einflussfaktoren.
Dimensionierung von Sparren
In der Praxis werden Sparren in einem Abstand von 62,5 bis 80 Zentimetern verlegt. Dieses Maß hat sich sowohl aus statischer Sicht als auch in Bezug auf die gängige Dämmstoffbreite bewährt. Typische Querschnitte betragen beispielsweise 8 x 24 Zentimeter. Während die Breite vor allem durch die statische Belastung beeinflusst wird, ergibt sich die Höhe der Sparren zunehmend durch Anforderungen an den Wärmeschutz. Die Wahl der passenden Dimension hängt dabei immer von der individuellen Dachkonstruktion, der geplanten Nutzung und den bauphysikalischen Anforderungen ab.
Vorteile von Holz als Sparrenmaterial
Holz bietet im Dachbau viele Vorteile. Es ist leicht und gleichzeitig sehr belastbar. Dadurch kann das Tragwerk effizient ausgelegt werden, ohne unnötig Gewicht auf das Gebäude zu bringen. Zudem lässt sich Holz gut verarbeiten, sowohl bei handwerklicher Bearbeitung als auch in der industriellen Vorfertigung. Dies beschleunigt die Bauzeit und steigert die Qualität.
Häufig gestellte Fragen
Ein Sparren ist ein schräg verlaufender Holzbalken, der in einer Dachkonstruktion das Gewicht der Dachdeckung aufnimmt und in das Gebäude weiterleitet. Er gehört zu den zentralen tragenden Bauteilen eines geneigten Daches.
Sparren tragen die Dachhaut (z. B. Ziegel, Dämmung, Solarpaneele) und leiten sämtliche Lasten – wie Wind- oder Schneelasten – sicher in die tragenden Bauteile des Hauses.
Beim Sparrendach stützen sich die Sparren gegeneinander und benötigen keine weiteren Träger im Inneren des Gebäudes. Beim Pfettendach hingegen ruhen die Sparren zusätzlich auf horizontalen Trägern, den Pfetten, die durch Stützen getragen werden.
Beim Ausklinken wird am unteren Ende eines Sparrens eine Kerbe eingearbeitet, damit er exakt und stabil auf dem Auflager – etwa einer Pfette – aufliegt. Diese Verbindung erhöht die Standfestigkeit.
Der Sparrenabstand liegt üblicherweise zwischen 60 und 80 cm. Dieses Maß hängt von der Dachlast, der Sparrenlänge und der geplanten Dämmung ab.
Holz ist leicht, tragfähig, nachhaltig und einfach zu bearbeiten. Es lässt sich gut vorfertigen, bietet gute Dämmeigenschaften und zeigt im Brandfall ein vorhersehbares Verhalten.
